Die Vierdraht-Technik wird eingesetzt
bei den Übertragungskits LES UEB-Kit Vxx und bei den Anschlußkomponenten
für Terminalserver (z.B. TACLAN). Eingesetzt wird diese
Technik zur
- Erhöhung der Reichweite (1 km bei 38400
Baud)
- Schnittstellenwandlung (V11 -- V24 -- Centronics)
- Flexibilisierung der Verdrahtung
|

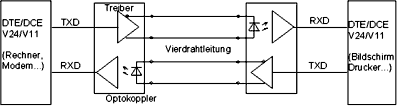

Die Sendedaten
vom z.B. Rechner (mit V.24/RS232 oder V.11/Schnittstelle97) werden
pegelgewandelt und über Treiber auf die zwei Sendeleitungen
gegeben. Um Masseschleifen zu verhindern werden im Empfänger
die Leitungen mit einem Optokoppler galvanisch getrennt. Der
Empfänger wandelt die Daten wieder auf die jeweils benötigte
Schnittstelle (V24, V11 oder Centronics ). |
