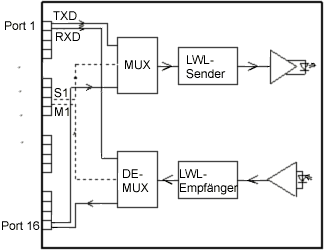

Prinzipschaltbild der LT-MUX Serie

Die Eingänge der LT-MUX werden mehrfach abgetastet und im Zeitmultiplex übertragen. Der Empfänger ordnet die Signale wieder den korrespondierenden Kanälen zu. Eine Statusleitung (z.B. DSR) kann pro Kanal mitübertragen werden.

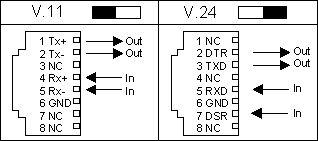

Belegung der V.11- oder V.24-Buchsen (je nach Schalterstellung)

Technische Daten (Transparent-Multiplexer)

• Schnittstellenumsetzung:
  Bis zu 16 x V.24/RS232 und /oder 16 x V.11 auf 1 Duplex Lichtwellenleiter

• Übertragungsmodus:
  Protokoll-Transparent, duplex
• Flußkontrolle:
  Bei V.11 per Software , z. B. XON/XOFF,
  Bei V.24/RS232 auch mit den Signalen M1 / S1
• Anschlüsse V.24/V.11:
  8-polige RJ45-Buchsen


• Leitungstyp Multimode:
  50/125 Mikrometer /
  62,5/125 Mikrometer
  Reichweite:
  2 km bei 57600 Baud
  Steckertyp LWL:
  ST-Buchsen


• Leitungstyp Singlemode:
  9/125 Mikrometer 1310nm
  Reichweite:
  15 km bei 57600 Baud
  Steckertyp LWL:
  SC-Buchsen
  auf Anfrage Reichweiten bis 80 km und andere LWL-Buchsen möglich

• Elektrische Werte:
  Abtastrate pro Kanal: 238 kS/s
  Abtastrate Statuskanal: 14,9 kS/s
  Jitter bei 57600 Baud 24%
  Jitter bei 38400 Baud 16%
  Stromversorgung: externes Steckernetzteil 6 Volt
  Stromaufnahme: 4-16 Port Variante: bis ca. 650 mA
  Stromaufnahme: 2-4 Port Variante: bis ca. 300 mA
  Eingangspannungsbereich:
  + 6V Geräteversorgung
  +/- 3 Volt bis +/- 15 Volt an V.24/RS232
  + 0 Volt bis +5 Volt an V.11
• Normen: Erfüllt die europäischen Normen (CE) : EN 55022/5.1995, EN 50082-1 1992
• Temperaturbereich: normale Büroumgebung (Klasse B)
• Abmessungen: 4-16 Port Variante: 123 x 383 x 43 (L x B x H in mm)
• Abmessungen: 2-4 Port Variante: 110 x 100 x 43 (L x B x H in mm)
